植物生長指標 NDVI 相關研究



• ALLEN L什麼是植物生長指標(What)
• 為何需要植物生長指標(Why)
• 如何取得植物生長指標(How)
• Approach









ALLEN L什麼是植物生長指標(What)



ALLEN L定義 :



• Normalized Difference Vegetation Index



中文 定義:



• 常態化差值植生指標



• 計算方式是利用紅光與近紅外光的反射，能顯示出植物生長、生態系的活力與生產力等資訊。數值愈大表示植物生長愈多



• NIR為近紅外光反射；RED為紅光反射，NDVI之值介於-1到1之間。 當RED=0時，有最大值1；反之，當NIR=0時，有最小值-1。



白話文 :



• NDVI (常態化差值植生指標)可以用來作為植物長的好不好的指標
• 指標 = 1 就植物生長跡象強，指標 = -1 就是沒有植物生長跡象



• 參考影像 (這個是中間是套假色的效果，周圍是NGB CAM 取得的 RAW資料)
•



ALLEN L為何需要植物生長指標(Why)





ALLEN L如何取得植物生長指標(How)





• ALLEN L



ALLEN LApproach





ALLEN L1. 了解NDVI定義與計算方式



定義:



• Normalized Difference Vegetation Index
• 常態化差值植生指標



計算方式:



• 這個網站提供線上計算與很多資訊
• https://infragram.org/









2. 尋找已經有的資訊，包含:



2.1 目前已經存在的植物生長指標運用方式



*







2.2 討論網站收集



*





2.3 感測器製作方式



*





2.4 其他相關資訊

• CHEWEILandset Viewer 衛星圖瀏覽介面網址： http://lv.eosda.com/#/?lat=25.08547&lng=121.56325&z=12&b=NIR,Red&id=LC81170432015160LGN00
• 提供既有模式，例如 NDVI 顯示出植物生長活力、農業(辨識度不高)...等等
• 有網路就可以操作，適合展示與輔助討論
• 可以將原始圖資下載，選擇衛星圖的日期與範圍，接著可以選擇模式 ・這些都可以在右手邊的側欄進行點選



ALLEN L3. 取得初期資料收集的感測器(Agrocam)



• -2017_0205 採購AGROCAM PRO 這個作為後續實驗基礎

Allen Lin初期的實驗應該有一個比較標準的感測器，減少後續驗證的麻煩。這個感測器應該是市面上最便宜的專用成品

•

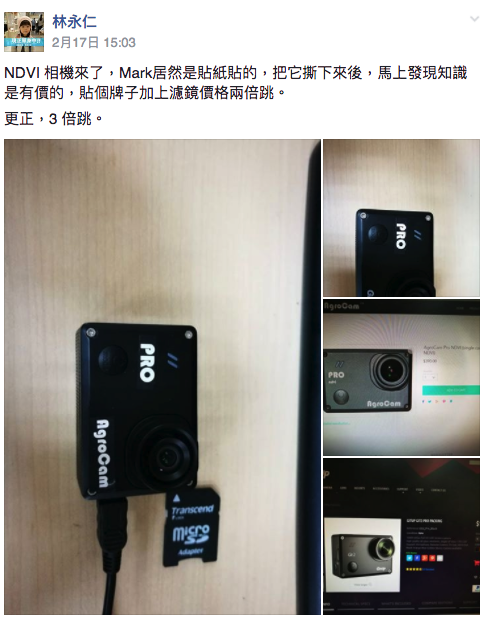

• 2017_0217 取得AGROCAM PRO
•

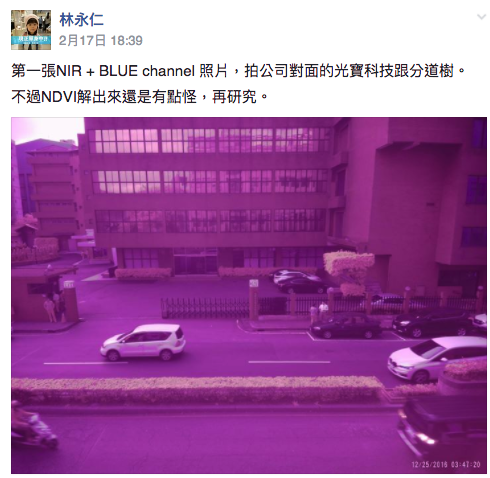

• 2017_0217 第一次拍攝，不過這是失敗的影像！因為白平衡不對！

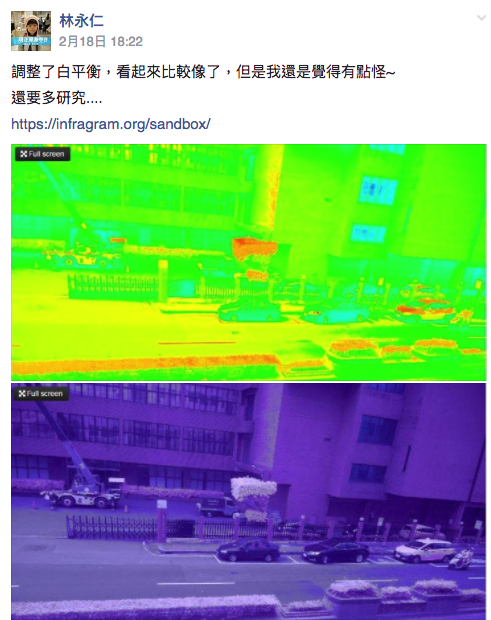

• -2017_0218 修正白平衡，好像有個譜了！

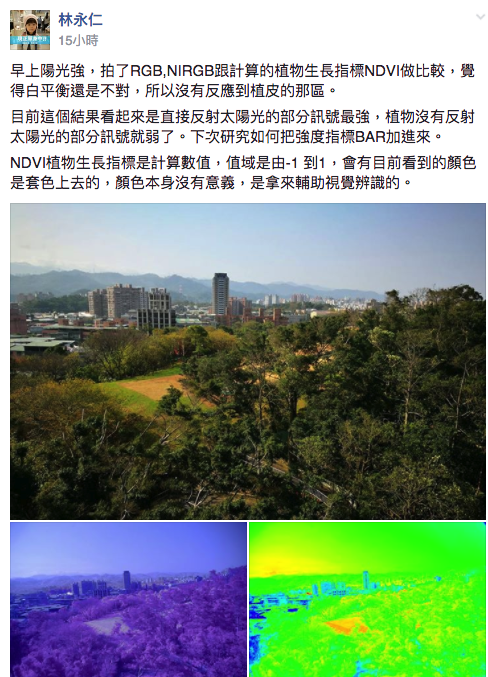

• -2017_0219 RGB, NIRGB, NDVI 比較 （依然覺得那裡不對！應該還是白平衡）



•

呂芳元這張影像不太能看出顏色代表的資訊，拍攝的時候，是否能放三個分別為紅、綠、藍三個顏色的參考物，看看是否影像結果對顏色的反應有沒有甚麼邏輯。



ALLEN L4. 建立並確定NDVI演算結果的正確性

Allen Lin 計畫使用python，可以移植到PI上面使用



5. 長期收集標的物NIRGB 與RGB影像作為後續分析使用





6. 建立後端軟體,， 影像， 資料儲存與其他介面間的連結關係



呂芳元http://www.rasvector.url.tw/index_DanielWeb.htm 這裡有可以調整影像RGB、BSC....的工具。



ALLEN L7. 建立可靠並可通用(資料具一致性)的NDVI感測模組
